SAINTウォール

「SAINTウォール」は集合住宅や商業施設、工場の敷地境界線などの外構として開発した防音パネルです。面材にはハニカム構造の中空パネル「テクセルSAINT」を使用しているため、優れた防音性能を有しつつ、最軽量クラスの重量を実現いたしました。

ーパネルの仕様ー

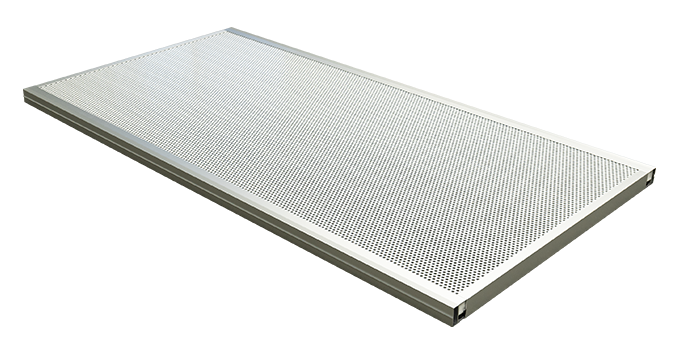

～ SAINTウォール吸音55（吸音タイプ）～

【サイズ・重量】

1003×1960×55mm・20kg／枚（H1mタイプ）、503×1960×55mm・13kg／枚（H0.5mタイプ）※写真はH1mタイプ　

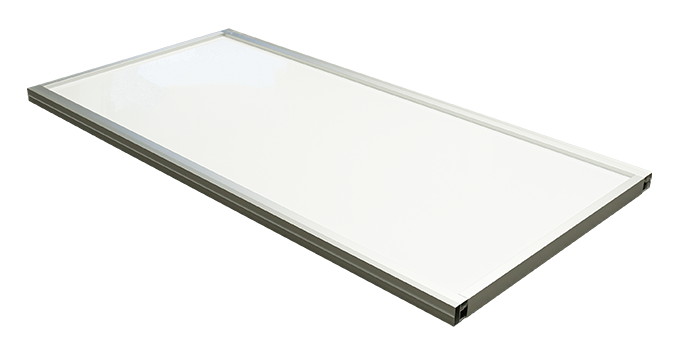

～ SAINTウォール遮音55（遮音タイプ）～

【サイズ・重量】

1003×1960×55mm・27kg／枚（H1mタイプ）、503×1960×55mm・16kg／枚（H0.5mタイプ）※写真はH1mタイプ　

ーサイズ違いについてー

※幅は共に1960mm。高さ方向のみの違いとなります。

ーパネルの特長ー

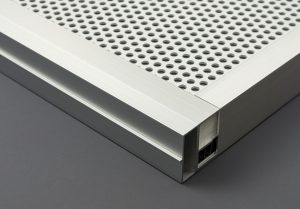

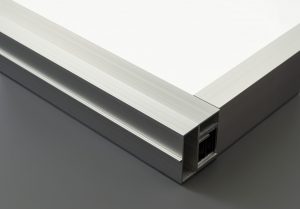

パネル同士はアルミフレームに設けられた凹凸形状によって嵌合する為、位置決めが簡単です。

パネル同士の位置ずれが発生しにくく、組み立てしやすい構造です。

長辺側のアルミフレームに設けられた無数のラインは外観に変化をもたらし、光の反射を軽減させます。

また搬送時の滑り止め効果もあります。

ーパネルの性能ー

■設計強度　

建築基準法施行令第８７条　V₀＝34ｍ／s　地表面粗度区分Ⅲ（風圧力は約1000N／㎡）

※パネル本体は風圧力2000N／㎡に耐える強度です。

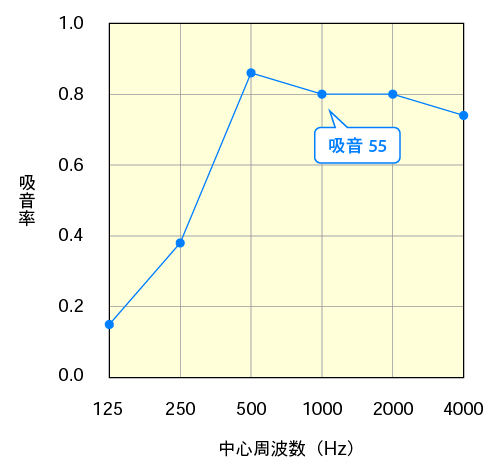

■SAINTウォール吸音55の吸音性能

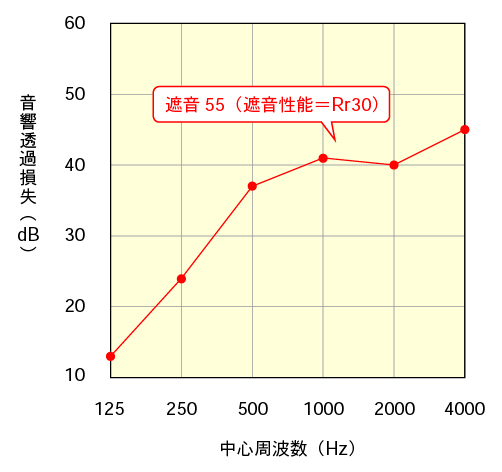

■SAINTウォール遮音55の遮音性能

※データは当社実測値です。保証値ではありません。
